マネージドスイッチ・L3スイッチ

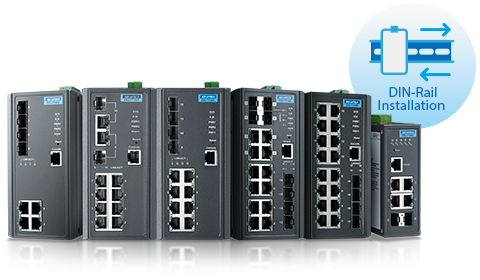

アドバンテックのマネージドスイッチは、ネットワークの冗長化を確保するのに最適な産業用スイッチングハブです。従来型の冗長化プロトコルのRSTP/ STP等に加えて、アドバンテック独自の冗長化プロトコルである「X-Ring」では、ネットーワーク障害児に20mm秒以内に迂回路への切り替えを行うことが可能です。
また、すべての機種にSFPトランシーバ・SC/STコネクタタイプの光ファイバポートがあるため、光ファイバケーブルを使った長距離通信も容易に行えます。
・製品セレクション
ファストイーサ・SFPポート・マネージドスイッチ（縦型）
| 型番（標準モデル/広温度対応モデル）・製品概要 | EKI-7554SI-AE 4FE+2SCマネージドスイッチ | EKI-7706E-2F-AE/ EKI-7706E-2FI-AE 4FE+2SCマネージドスイッチ | EKI-7708E-4F-AE/ EKI-7708E-4FI-AE 4FE+4G SFPマネージドスイッチ | EKI-7559MI-AE 8FE+2SCマネージドスイッチ（マルチモード） | EKI-7559SI-AE 8FE+2SCマネージドスイッチ（シングルモード） | EKI-7710E-2C-AE/ EKI-7710E-2CI-AE 8FE+2G SFPマネージドスイッチ | EKI-7712E-4F-AE/ EKI-7712E-4FI-AE 8FE+4G SFPマネージドスイッチ | EKI-7720E-4F-AE/ EKI-7720E-4FI-AE 16FE+4G SFPマネージドスイッチ |
|---|---|---|---|---|---|---|---|---|
| イメージ |  |  |  |  | |  |  |  |
| 総ポート数 | 6ポート | 8ポート | 10ポート | 10ポート | 12ポート | 20ポート | ||
| コンソールポート | RJ-45シリアル | RJ-45シリアル | ||||||
| ▼カッパーポート | ||||||||
| 10/100Base-TX | 4ポート | 8ポート | 16ポート | |||||
| 10/100/1000Base-T | ー | ー | ー | |||||
| ▼ファイバポート | ||||||||
| 光学モード | シングルモード | マルチ/シングルモード | マルチモード | シングルモード | マルチ/シングルモード | |||
| 100Base-FX | 2ポート | ー | ー | 2ポート | ー | |||
| 1000Base | ー | 2ポート | 4ポート | ー | 2ポート | 4ポート | ||
| コネクタ | SC | SFP | SC | SFP | ||||
| RJ45コンボポート | ー | ー | ||||||
| ▼筐体・耐環境 | ||||||||
| 動作温度（標準/広温度） | -40 ~ 75° C | -10 ~ 60°C / -40～85° C | -40 ~ 75°C | -10 ~ 60°C / -40～75°C |
||||
| サイズ | 79x152x105 mm | 43 x 120 x 84 mm | 74x152x105mm | 79x152x105 mm | 74x152x105mm | |||
| 材質 | 金属 | 金属 | ||||||
| IP等級 | IP30 | IP30 | ||||||
| 取付 | 壁面、DINレール | 壁面、DINレール | ||||||
| ▼電源 | ||||||||
| 入力 | DC12～48V | DC12～48V | ||||||
| 冗長化 | 〇 | 〇 | ||||||
| 故障出力 | リレーｘ1ch | リレーｘ1ch | ||||||
| 消費電力 | 7.7 W | 5.28W | 12.1W | 8.4 W | 12.1W | 15W | ||
| ▼保護 | ||||||||
| ESD(イーサーネット) | 〇 | 〇 | ||||||
| サージ | 〇 | 〇 | ||||||
| 電源逆極性保護 | 〇 | 〇 | ||||||
| 過電流保護 | 〇 | 〇 | ||||||
| 保証 | 5年 | 5年 | ||||||
| リンク・ダウンロード | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL |
ギガビット・SCコネクタ/SFPポート・マネージドスイッチ（縦型）
| 型番（標準モデル/広温度対応モデル）・製品概要 | EKI-7708G-2MI-AE 6ポート+2ポートマルチモード ファイバGEマネージドスイッチ | EKI-7708G-2SI-AE 6ポート+2ポートシングルモード ファイバGEイーサネットスイッチ | EKI-7706G-2F-AE/ EKI-7706G-2FI-AE 4GE+2G SFPマネージドスイッチ | EKI-7708G-4F-AE/ EKI-7708G-4FI-AE 4GE+4G SFPマネージドスイッチ | EKI-7710G-2C-AE/ EKI-7710G-2CI-AE 8GE+2G SFPマネージドスイッチ | EKI-7712G-4F-AE/ EKI-7712G-4FI-AE 8GE+4G SFPマネージドスイッチ | EKI-7716G-4F4CI-AE 8GE+8G SFPマネージドスイッチ | EKI-7720G-4F-AE/ EKI-7720G-4FI-AE 16GE+4G SFPマネージドスイッチ |
|---|---|---|---|---|---|---|---|---|
| イメージ |  | |  |  |  |  |  |  |
| 総ポート数 | 8ポート | 6ポート | 8ポート | 10ポート | 12ポート | 16ポート | 20ポート | |
| コンソールポート | ー | RJ-45シリアル | ||||||
| ▼カッパーポート | ||||||||
| 10/100Base-TX | ー | ー | ||||||
| 10/100/1000Base-T | 6ポート | 4ポート | 8ポート | 16ポート | ||||
| ▼ファイバポート | ||||||||
| 光学モード | マルチモード | シングルモード | マルチ/シングルモード | |||||
| 100Base-FX | ー | ー | ||||||
| 1000Base | 2ポート/550m | 2ポート/10km | 2ポート | 4ポート | 2ポート | 4ポート | 4/4ポート（コンボ） | 4ポート |
| コネクタ | SC | SFP | ||||||
| RJ45コンボポート | ー | ー | 10/100/1000Base-T | ー | ||||
| ▼筐体・耐環境 | ||||||||
| 動作温度（標準/広温度） | -40～75℃ | -10 ~ 60°C / -40～85℃ | -10 ~ 60°C / -40～85℃ | -10 ~ 60°C / -40～75℃ | -10 ~ 60°C / -40～75℃ | -10 ~ 60°C / -40～75℃ | -10 ~ 60°C / -40～75℃ |
|
| サイズ | 59.6x152x105mm | 43x120x84 mm | 43 x 120 x 84 mm | 74x152x105mm | ||||
| 材質 | 金属 | 金属 | ||||||
| IP等級 | IP30 | IP30 | ||||||
| 取付 | 壁面、DINレール | 壁面、DINレール | ||||||
| ▼電源 | ||||||||
| 入力 | DC12～48V / AC24V | DC12～48V | ||||||
| 冗長化 | 〇 | 〇 | ||||||
| 故障出力 | リレーｘ1ch | リレーｘ1ch | ||||||
| 消費電力 | 7W | 5.28W | 12.1W | 12.1W | 12.1W | 15W | 15W | |
| ▼保護 | ||||||||
| ESD(イーサーネット) | 〇 | 〇 | ||||||
| サージ | 〇 | 〇 | ||||||
| 電源逆極性保護 | 〇 | 〇 | ||||||
| 過電流保護 | 〇 | 〇 | ||||||
| 保証 | 5年 | 5年 | ||||||
| リンク・ダウンロード | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL |
ギガビット/10G・SFPポート・マネージドスイッチ（ラックマウント型）
| 型番（標準モデル/広温モデル）・製品概要 | EKI-7428G-4CA-AE 24GE+4 SFP（コンボ）マネージドスイッチ | EKI-7428G-4CI-AE 24GE+4 SFPマネージドスイッチ | EKI-9226G-20FMI-AE 6GE+20SFPマネージドスイッチ | EKI-9226G-20FOI-AE 6GE+20SFPマネージドスイッチ | EKI-9228G-8CMI-AE 16GE+12SFPマネージドスイッチ | EKI-9228G-8COI-AE 16GE+12SFPマネージドスイッチ | EKI-7428G-4X-AE 24GE+10G SFPx4マネージドスイッチ |
|---|---|---|---|---|---|---|---|
| イメージ |  |  |  |  |  |
||
| 総ポート数 | 26ポート | 28ポート | 26ポート | ||||
| コンソールポート | RJ-45シリアル | RJ-45シリアル | |||||
| ▼カッパーポート | |||||||
| 10/100Base-TX | ー | ||||||
| 10/100/1000Base-T | 24ポート | 6ポート | 16ポート | 24ポート | |||
| ▼ファイバポート | |||||||
| 光学モード | マルチ/シングルモード | ||||||
| 100Base-FX | ー | ー#colspan# | |||||
| 1000Base | 4/4ポート（コンボ） | 4ポート | 20ポート | 4/8ポート（コンボ） | 4ポート | ||
| コネクタ | SFP | SFP+ | |||||
| RJ45コンボポート | 10/100/1000Base-T | ー | 10/100/1000Base-T | 10/100/1000Base-T | ー | ||
| ▼筐体・耐環境 | |||||||
| 動作温度（標準/広温度） | 0 ~ 60°C | -40～70℃ | -40 ~ 85°C | -40 ~ 85°C | -40 ~ 85°C | -40 ~ 85°C | 0 ~ 60°C |
| サイズ | 441x44x196mm | 438x43.6x259.2mm | 438x44x315.2mm | 442x44x352 mm | 441x44x196mm | ||
| 材質 | 金属 | ||||||
| IP等級 | IP30 | ||||||
| 取付 | 19”ラック（１U） | ||||||
| ▼電源 | |||||||
| 入力 | AC100～240V | DC12～48V | DC48V | AC90 ~ 264V DC88 ~ 370V | DC48V | AC90 ~ 264V DC88 ~ 370V | AC100～240V |
| 冗長化 | ー | 〇 | ー | ||||
| 故障出力 | ー | リレーｘ2ch | ー | ||||
| 消費電力 | 3A | 20W | 35W | 35W | 19.21 W | 19.24 W | 36W |
| ▼保護 | |||||||
| ESD(イーサーネット) | 〇 | ||||||
| サージ | 〇 | ||||||
| 電源逆極性保護 | 〇 | ||||||
| 過電流保護 | 〇 | ||||||
| 保証 | 5年 | ||||||
| その他 | EN 50121-4 | IEC-61850-3 | IEC-61850-3 | ||||
| リンク・ダウンロード | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ||
L3スイッチ（ラックマウント型・縦型）
| 型番 | EKI-9612G-4FI-AE | EKI-9628G-4CI-AE | EKI-9728G-4X8CI-AE |
|---|---|---|---|
| イメージ |  |  |  |
| 総ポート数 | 12ポート | 26ポート | 28ポート |
| ▼カッパーポート | |||
| 10/100/1000Base-T | 8ポート | 24ポート | 16ポート |
| ▼ファイバポート | |||
| 光学モード | シングル/マルチモード | ||
| 1000Base | 4ポート | 8（コンボ）・4ポート | |
| コネクタ | SFP | SFP+ | |
| RJ45コンボポート | - | 10/100/1000Base-T | |
| ルーティング | スタティック | スタティック、RIP v1/v2, OSPF v2, VRRP | |
| ▼筐体・耐環境 | |||
| 動作温度（標準/広温度） | -40 ~ 75°C | -40 ~ 70°C | -40 ~ 85°C |
| サイズ | 74x152x105mm | 438x43.6x259.20mm | 442x44x352 mm |
| 材質 | 金属 | ||
| IP等級 | IP30 | ||
| 取付 | DINレール | 19"ラック | |
| ▼電源 | |||
| 入力 | 12 ~ 48 VDC | 90 ~ 264AC/ 88 ~ 370VDC |
|
| 冗長化 | 〇 | ||
| 故障出力 | リレーｘ1ch | リレーｘ2ch | |
| 消費電力 | 12.1W @ 48VDC | 20W @ 24V | 19.24 W @ 110VAC |
| 保証 | 5年 | ||
| リンク・ダウンロード | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL | ・データシート/マニュアル等DL |
