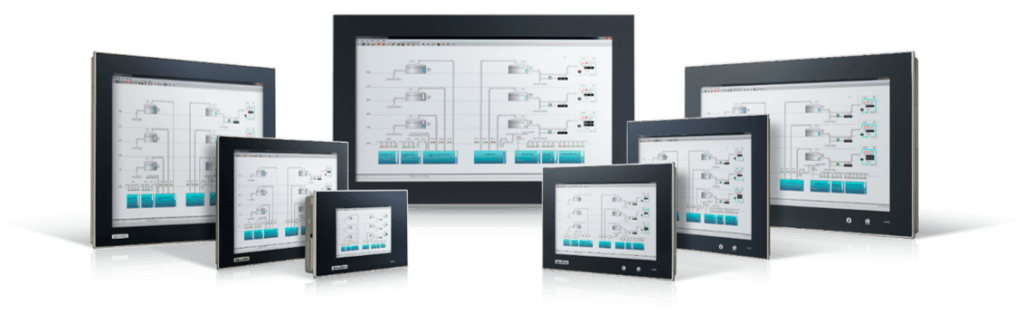

堅牢型パネルPC(TPCシリーズ)

  TPCシリーズは、製造現場等の過酷な環境現場において最適なパネルPC(HMI)製品です。モニタサイズ5.7~23.8インチの幅広いラインナップに加え、デジタル入出力・USB・フィールドバスポート等を選択してI/O入出力を増設できるiDoorモジュール、更には内部の基盤が外側のシャーシと絶縁保護されているため、過電流による製品機能へのダメージを最小限に抑えることが出来ます。AtomCPU搭載のシンクライアント型と、より高性能出力対応のCoreiCPU搭載のコントロールHMI型の2種類がございますので、用途に応じて選択いただけます。

【製品タイプ比較】

シンクライアントタイプ(TPC-XX51Tシリーズ)

コントロールHMIタイプ(TPC-300シリーズ)

・Intel® Atom™/Celeron® プロセッサ対応
・トゥルーフラットモニター、前面IP66防水防塵対応
・シャーシ接地保護(内部基板絶縁)
・ファンレス設計 動作温度-20 ~60℃
・iDoorモジュールで、COMポート/USB/アナログデジタル入出力/フィールドバス等を柔軟に増設可能
・オプションパーツ無しで2.5インチSSD/HDD搭載可(ワイドスクリーンタイプはオプションパーツが必要)
・パネル取付(取付金具は標準付属)、VESAマウント(スタンド取付け、ウォールマウント等対応)等柔軟な設置が可能

・第8世代 Intel® Core™ i プロセッサ対応
・高性能を要求する環境(SCADA・ERP等のソフト同時操作、PLC
等複数デバイスの接続、画像検査等)での制御HMIとして最適

・トゥルーフラットモニター、前面IP66防水防塵対応
・シャーシ接地保護(内部基板絶縁)
・ファンレス設計 動作温度-10 ~50/55℃
・iDoorモジュールで、COMポート/USB/アナログデジタル入出力/フィールドバス等を柔軟に増設可能
・オプションパーツ無しで2.5インチSSD/HDD、M.2 SSD搭載可
・パネル取付(取付金具は標準付属)、VESAマウント(スタンド取付け、ウォールマウント等対応)等柔軟な設置が可能




【製品一覧】

・シンクライアントタイプ(TPC-XX51Tシリーズ)

型番名モニタサイズタッチ方式CPUI/O動作温度範囲その他リンク・ダウンロード
TPC-651T-E3AE
5.7"
抵抗膜式Intel®Atom™ E3827 1.75 GHz Processor
2 x GbE
1 x RS-232、1 x RS-232/422/485
1 x USB 3.0、1 x USB 2.0
-20 ~ 60 °CiDoor、2.5インチSSD/HDDは追加の拡張キットで増設可データシート・マニュアル等DL
TPC-651T-6E3AE
6.5"
Intel®Atom™ E3827 1.75 GHz Processor
TPC-1251T-E3BE
12.1"
Intel®Atom™ E3845 Quad-core 1.9GHz
2 x GbE
1 x RS-232、1 x RS-232/422/485
1 x USB 3.0 、3 x USB 2.0
1 x iDoorスロット
データシート・マニュアデータシート・マニュアル等DLルDL
TPC-1551T-E3BE
15"
Intel®Atom™ E3845 Quad-core 1.9GHz
データシート・マニュアル等DL
TPC-1751T-E3BE
17"
Intel®Atom™ E3845 Quad-core 1.9GHz
データシート・マニュアル等DL
TPC-1051WP-E3AE
10.1"
(16:9ワイドスクリーン)
静電容量方式Intel®Atom™ E3827 1.75 GHz Processor
2 x GbE
1 x RS-232、1 x RS-232/422/485
1 x USB 3.0、1 x USB 2.0
-20 ~ 55 °C iDoor、2.5インチSSD/HDDは追加の拡張キットで増設可データシート・マニュアル等DL
TPC-1551WP-E3AE
15.6"
(16:9ワイドスクリーン)

Intel®Atom™ E3827 1.75 GHz Processor
0 ~ 55 °Cデータシート・マニュアル等DL
TPC-125H-E3BE
12"
抵抗膜式Intel®Atom™ E3845 Quad-core 1.9GHz
2 x GbE
1 x RS-232、1 x RS-232/422/485
1 x USB 3.0 、3 x USB 2.0
1 x iDoorスロット
-20 ~ 60 °CUL C1D2 認証取得 データシート・マニュアル等DL

コントロールHMIタイプ(TPC-300シリーズ)

型番名モニタサイズタッチ方式CPUI/O動作温度範囲その他リンク・ダウンロード
TPC-312
12.1"
抵抗膜式第8世代 Intel®Core™ i7/5/3
2 x GbE
2 x RS-232/422/485; 2 x RS-232(pin header)
4 X USB 3.1, 1 x USB 2.0
1 x Line out/ mic in
1 x iDoorスロット
-10~55℃ データシート・マニュアル等DL
TPC-31515"
データシート・マニュアル等DL
TPC-31717"
データシート・マニュアル等DL
TPC-324W23.8"
(ワイドスクリーン)
静電容量方式-10~50℃ データシート・マニュアル等DL
